一、原理及特點：

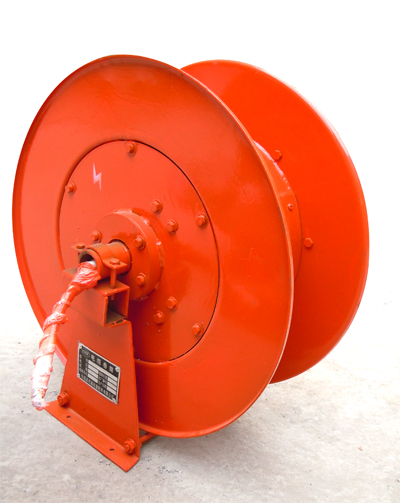

工作原理與鋼卷尺相似，利用蝸卷彈簧為動力來收卷電纜。當電纜被拉出時，蝸卷彈簧被收緊，當外力撤消時，卷筒將利用蝸卷彈簧儲存的能量自動收卷電纜，同步性能好。

二、型號說明：

三、選型指導：

1、  彈簧式電纜卷筒電壓適用范圍：500V以下；

2、  彈簧式電纜卷筒的分類：

①按照安裝方式分為

A：垂直卷取  B：水平卷?。ň硗惨苿樱?/span>

F：懸空卷取  C：水平卷取（卷筒固定）

②按卷纜長度分為15、20、和25m三大系列；

③按用戶需求設計特殊類型：

a.增速型（卷纜長度達50~60米），多用在電動平車CLQ-I卷筒不便安裝的工況；

b.多纜型：一個卷筒卷2根不同規格的電纜；

c.管纜型：收放輸水、汽、油等介質的管纜；

    3、用戶為卷筒配備電纜長度約為：L+卷筒預留2圈。

4、卷筒上的電纜收、放方向已在方案尺寸圖中標明，如有特殊要求，訂貨時請說明。

5、電纜卷筒如需裝在單梁行車與電葫蘆共同配套使用時，用戶訂貨時請說明所使用的單梁型鋼規格，以便配制相應的滾輪支架部件，方便安裝使用。

四、適用電纜、設備及工況

適用于35 mm2以下供電電纜和多芯控制電纜的水平及垂直方向的收放，如起重電磁鐵吸盤、抓斗、電動平車等設備及類似工況。

五、結構尺寸：下面是幾種常見類型供用戶參考，可以針對用戶各種不同工況參數進行方案

設計，量體裁衣，滿足用戶的需要。

1、JTA-20-2-I(16mm2 2環 20m)卷筒結構尺寸：

3、JTF-20-Y-IX(油管外徑φ32 內孔φ20  壓力p=16mPa  20m)卷筒結構尺寸：

 4、JTB-40-4-I(2.5 mm2 4環   40m)卷筒結構尺寸：
